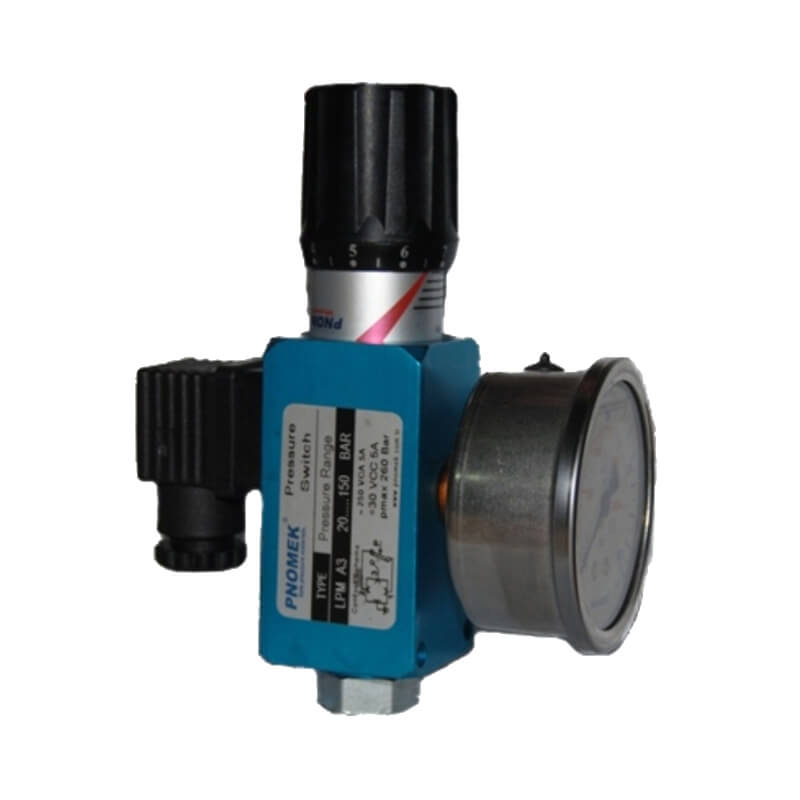

LPM Basınç Switch (Basınç Şalteri) – Manometreli
€141,00
- LPM serisi basınç şalteri, basınç ayar volanıyla DSM serisi Basınç Şalteri ise allen anahtar ile kolay bir şekilde basınç ayarı yapılabilmesi.
- Alüminyum ve pirinç gövde malzemesine sahiptir.
- Yüksek titreşimde çalışabilme özelliğine sahiptir.
- Üzerinde bulunan basınç göstergesi sayesinde anlık basınç takibi yapılabilir.
- NO/NC, Soketli veya Faston terminal ile bağlantı seçenekleri
Açıklama
| Teknik Katalog |  |
Kullanma Klavuzu | |
| Elektrik | |
| Çıkış Sinyali | SPDT Output |
| Elektriksel Yapı | NO/NC |
| Elektrik Konnektör Tipi | DIN 43650-A DIN 43650-C |
| Max. Besleme Gerilimi | 125-250 VAC 30 VDC |
| Akım | Max VAC: 3A-5A Max. VDC: 2A |
| Bağlantı Prensibi | 3 Telli |
| Basınç | |
| Min. Sinyal Basıncı | 0,2 bar – 2,9 psi – 20 kPA – 0,02 Mpa |
| Max. Sinyal Basıncı | 600 bar – 8702 psi – 60000 kPA – 60 Mpa |
| Patlatma Basıncı | 40-750 bar – 580-8700 psi – 4000-60000 kPA – 4-60 Mpa |
| Basınç Göstergesi | VAR |
| Sıcaklık | |
| Min. Sıcaklık | -20 °C 20 °F |
| Max. Sıcaklık | +100 °C 212 °F |
| Materyal | |
| Mekanik Bağlantı | G1/4″ |
| Gövde | Alüminyum Gövde (6013 AL) |
| Sızdırmazlık Elemanı | NBR |
Ek Bilgiler
| Ağırlık | 0,25 kg |
|---|---|
| Markalar | |
| Brand | |
| Availability | |
| Condition | |
| Google product category (EN) | |
| Bağlantı Ölçüsü | |
| Basınç Aralığı |
İlgili ürünler
-

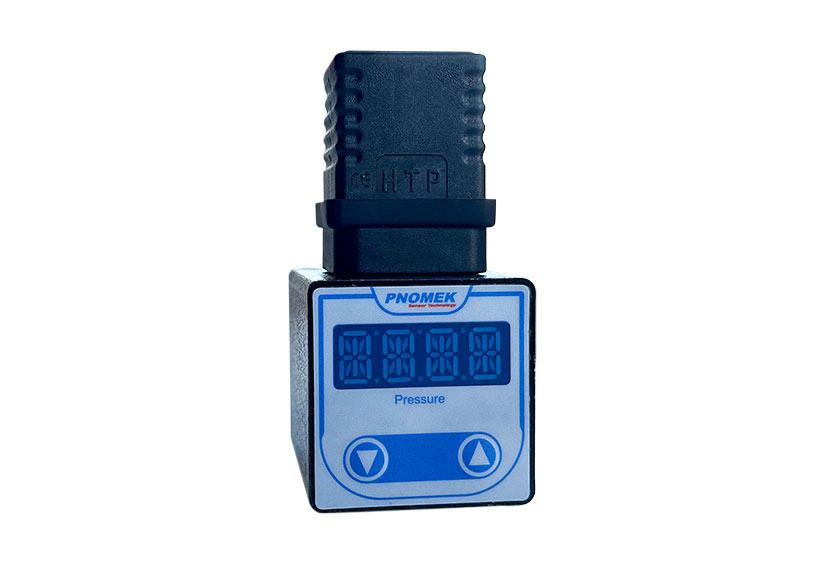

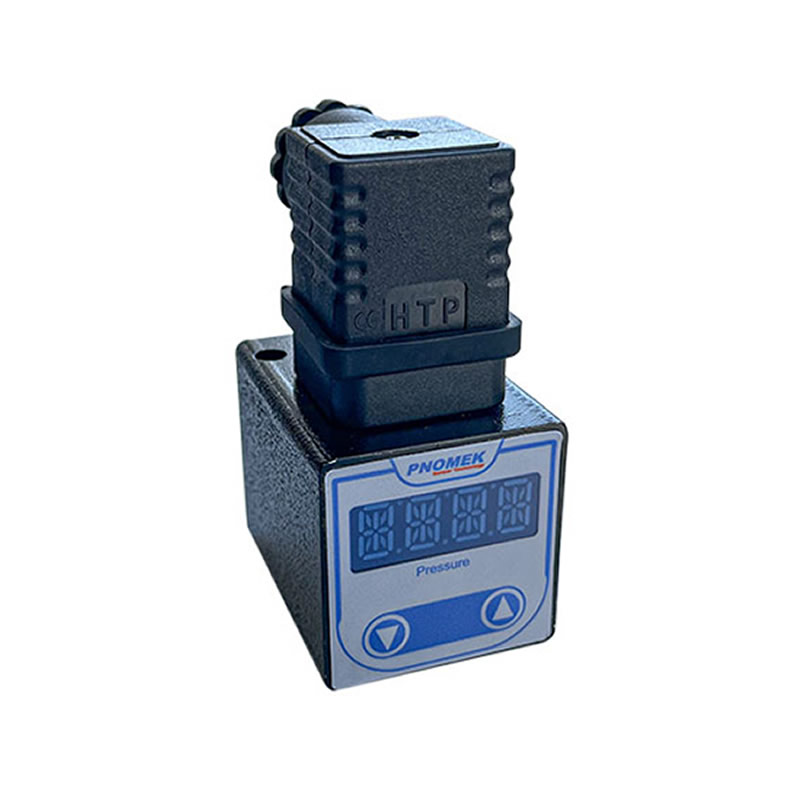

Basınç GöstergeleriES Serisi Dijital Basınç Anahtarı
Hızlı Görünüm €214,00Teknik Katalog TR EN Kul.Klavuzu -

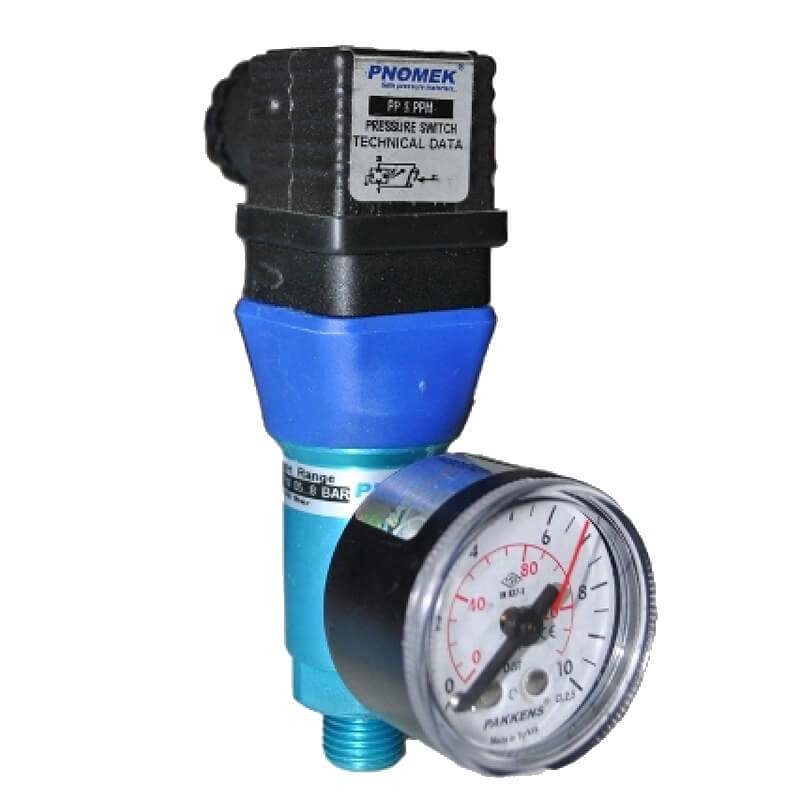

Basınç ŞalteriPPM Basınç Switch (Basınç Şalteri)
