€25,50 €40,50Fiyat aralığı: €25,50 - €40,50
|
Not: Birim fiyat mt fiyatıdır.

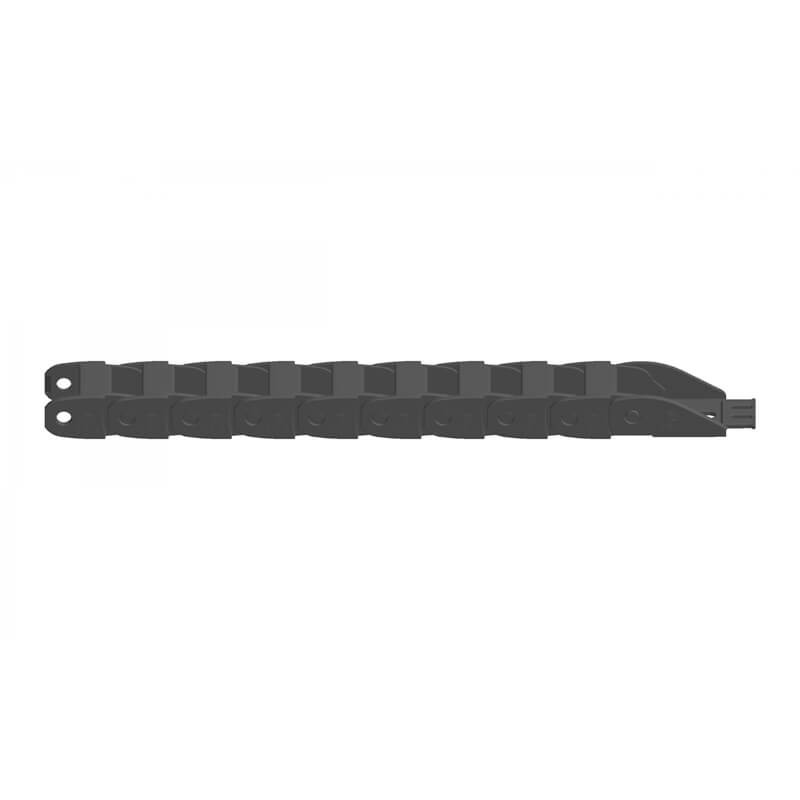

Hareketli kablo taşıyıcısı iç ölçüleri 10X15 mm. olup açık modeldir. Çalışma şartlarının ağır olmadığı otomasyon sistemleri için tasarlanmış olup çıtaları sabittir. Malzeme Özellikleri
|
||||||||||||||||
 |
|
|||||||||||||||
 |
||||||||||||||||
 |
Bağlantı Ayağı |
|
||||||||||||||
| Bağlantı Ayağı |
|---|
|
Not: Birim fiyat mt fiyatıdır.
Hareketli kablo taşıyıcısı iç ölçüleri 18X25 mm. olup açık modeldir. Çalışma şartlarının ağır olmadığı otomasyon sistemleri için tasarlanmış olup çıtaları sabittir. Malzeme Özellikleri
|
|||||||||||||||
| |
|
||||||||||||||
| |
|||||||||||||||
| |
 Bağlantı Ayağı
|
||||||||||||||
|
Not: Birim fiyat mt fiyatıdır.
Hareketli kablo taşıyıcısı iç ölçüleri 12X12 mm. olup açık modeldir. Çalışma şartlarının ağır olmadığı otomasyon sistemleri için tasarlanmış olup çıtaları sabittir. Malzeme Özellikleri
|
|||||||||||||
| |
|
||||||||||||
| |
|||||||||||||
| |
|
||||||||||||
| HAREKETLİ KABLO TAŞIYICISI | |||||
| ALÜMİNYUM KAPAKLI PLASTİK | |||||
| A | B | C | D | R | SERİ NO |
| 30 | 60 | 94 | 50 | 200 | MMG030060R200 |
| 30 | 80 | 114 | 50 | 200 | MMG030080R200 |
| 30 | 100 | 134 | 50 | 200 | MMG030100R200 |
| 30 | 120 | 154 | 50 | 200 | MMG030120R200 |
| 30 | 140 | 174 | 50 | 200 | MMG030140R200 |
| 30 | 150 | 184 | 50 | 200 | MMG030150R200 |
| 30 | 160 | 194 | 50 | 200 | MMG030160R200 |
| 30 | 180 | 214 | 50 | 200 | MMG030180R200 |
| 30 | 200 | 234 | 50 | 200 | MMG030200R200 |
| Ölçüler mm cinsindendir. | |||||
| AYAK BAĞLANTI EKSEN ÖLÇÜLERİ | |||
| SERİ NO | C | T | |
| MMG030060 | 94 | 77 | |
| MMG030080 | 114 | 97 | |
| MMG030100 | 134 | 117 | |
| MMG030120 | 154 | 137 | |
| MMG030140 | 174 | 157 | |
| MMG030150 | 184 | 167 | |
| MMG030160 | 194 | 177 | |
| MMG030180 | 214 | 197 | |
| MMG030200 | 234 | 217 | |
| R(mm) | X(mm) | Z(mm) | D(mm) | |
| 200 | 450 | 75 | 50 |
 |
| L= KULLANILACAK MİKTAR | |||||||||
| K= HAREKET MESAFESİ | L=K/2+Y (mm) | R(mm) | X(mm) | M(mm) | Y(mm) | ||||
| Y= YUVARLANMA BOYU | 200 | 250 | 200 | 78780 | |||||
|
Not: Birim fiyat mt fiyatıdır. SC1.1 TİP HAREKETLİ KABLO TAŞIMA KANALI "32"mm iç yüksekliği olan modeldir. Hareketli kablo taşıyıcısı iç yüksekliği 32 mm.olup iç genişliği 22-40-60-80 mm açık modeldir. Hidrolik mekanik otomasyon sistemlerinde kullanılabilir.İçten açılabilir çıta tasarımına sahiptir. Malzeme Özellikleri
|
||||||||||||||||||||||||||||||||||||
| |
|
|||||||||||||||||||||||||||||||||||
| |
||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||
